拉丝模

拉丝模通常指各种拉制金属线的模具，还有拉光纤的拉丝模。所有拉丝模的中心都有个一定形状的孔，圆、方、八角或其它特殊形状。金属被拉着穿过模孔时尺寸变小，甚至形状都发生变化。拉软金属（如金银）时钢模就够用，钢模上可以有多个不同孔径的孔。

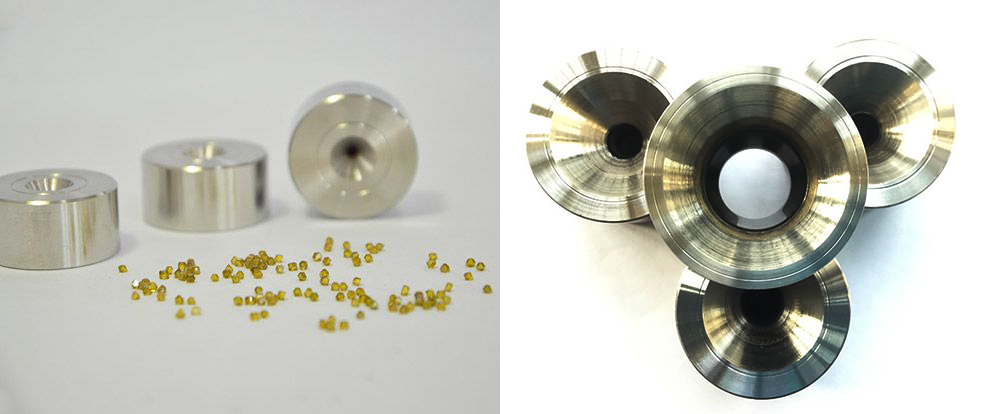

拉丝模用途广泛，如电子器件、雷达、电视、仪表及航天等所用的高精度丝材以及常用的钨丝、钼丝、不锈钢丝、电线电缆丝和各种合金丝都是用金刚石拉丝模拉制出来的，金刚石拉丝模由于采用天然金刚石、人造金刚石、聚晶金刚石和CVD金刚石作原料，从而具有极强的耐磨性，使用寿命极高。

经历了几十年的发展，已出现了很多新型拉丝模材质。按照材料种类，可将拉丝模分为合金钢模、硬质合金模、天然金刚石模、金刚石模、聚晶金刚石模、CVD金刚石模和陶瓷模等多种。新型材料的开发极大的丰富了拉丝模的应用范围并提高了拉丝模的使用寿命。

拉丝模芯的结构按工作性质可分为“入口区、润滑区、工作区、定径区、出口区”五个区间。拉丝模的内径轮廓很重要，它决定着压缩线材所需的拉力，并影响拉拔后线材中的残余应力。模芯各区的作用分别是：入口区，方便穿线及防止钢丝从入口方向擦伤拉丝模；润滑区，通过它使钢丝易于带入润滑剂；工作区，是模孔的主要部分，钢丝的变形过程在这里进行，即将原始截面减小到所要求的截面尺寸。在拉拔圆锥面金属时，工作区内金属的体积所占的空间是一个圆台，该空间称为变形区。工作区内的圆锥半角α（又称为模孔半角）主要用于确定拉拔力的大小；定径区的作用在于取得被拉拔钢丝的准确尺寸；出口区是用于防止钢丝出口不平稳而刮伤钢丝表面。
